En el sector de dispositivos médicos, los contenedores de soplado, llenado y sellado (BFS) forman parte de la categoría de parenterales difíciles de inspeccionar. Precisamente por este motivo, una inspección optimizada ofrece la posibilidad de importantes ganancias potenciales de eficiencia.
VITRONIC mejora la solución automática de inspección visual para los contenedores BFS que utiliza una empresa líder mundial en suministros médicos y farmacéuticos. Como resultado, la velocidad de producción ha alcanzado un nuevo récord.
El proyecto que se describe aquí implicó la creación de una nueva y amplia línea de producción para contenedores BFS con un volumen de llenado de 100 ml. Al contar con los conocimientos necesarios, VITRONIC recibió el encargo de diseñar e implementar una solución de inspección para la nueva línea de producción.
Un aspecto fundamental de la solución implementada es la inspección “estática”. El producto pasa por la máquina sin necesidad de tener que girarlo, inclinarlo o presentarlo de cualquier otra forma que no sea imprescindible desde el punto de vista de fabricación.

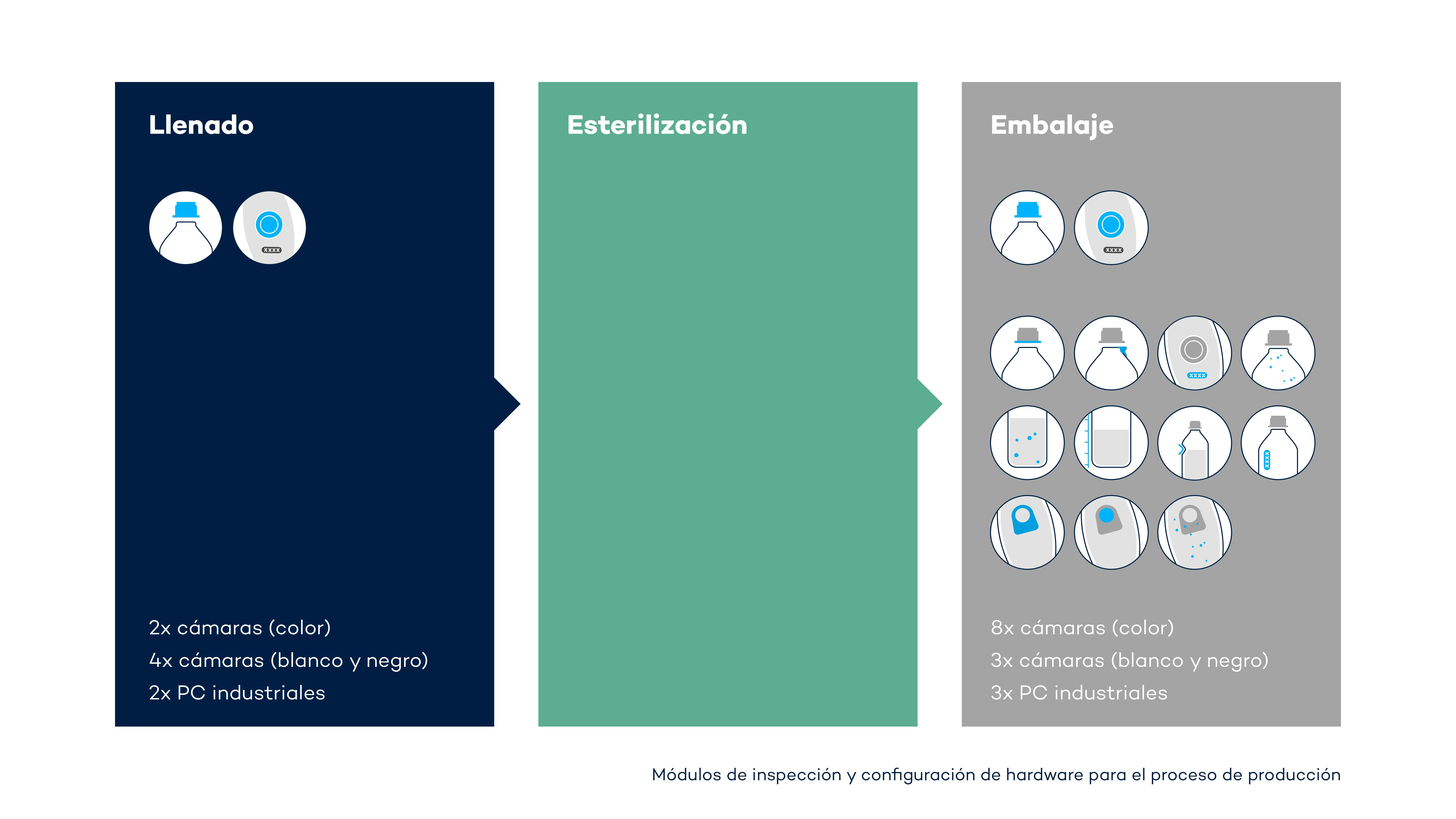

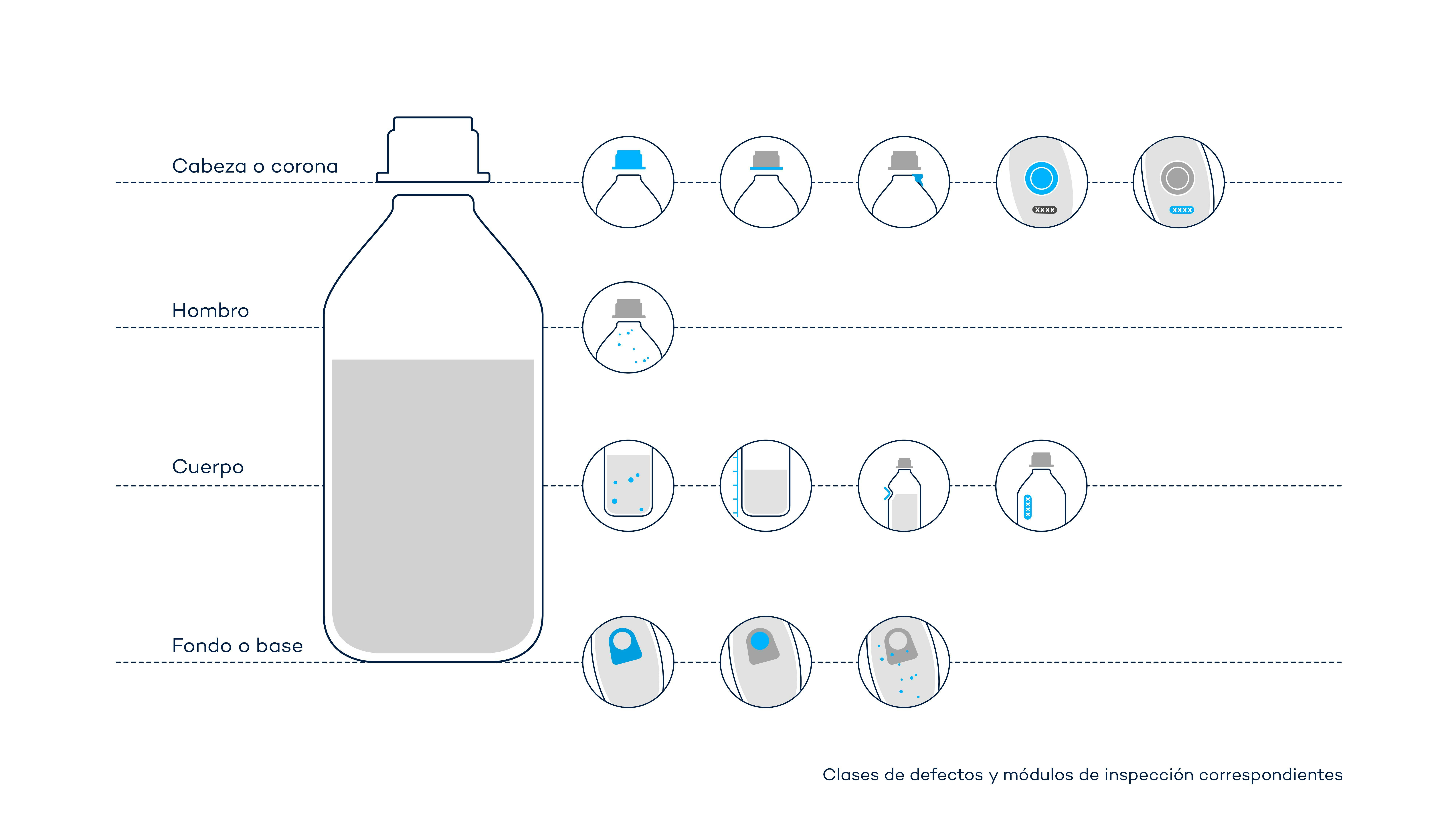

Esto es posible gracias al uso de 13 cámaras individuales que incluyen una lente especial de 360° personalizada para este producto. Las cámaras utilizadas en la máquina son cámaras tanto en color como en blanco y negro. Esta configuración consta de 13 módulos de inspección diferentes que comprueban las diferentes clases de defectos individuales.
En términos de software, cada módulo de inspección dispone de su propio algoritmo de evaluación diseñado para comprobar el material fotográfico y asegurar que las propiedades son las adecuadas.
Por lo tanto, se capturan 13 imágenes individuales de cada contenedor BFS fabricado. Con una resolución de hasta aprox. 2.500 × 2.000 píxeles por cámara, el volumen de datos para cada contenedor es ingente.
En el área de llenado, es fundamental que la solución de inspección esté completamente integrada en el sistema de llenado de forma que exista una única interfaz de control de la máquina. De este modo se consigue excluir los contenedores identificados como defectuosos, incluso antes de que abandonen al área de llenado, para que no lleguen a las áreas de esterilización y envasado posteriores. Por último, en el área de envasado se comprueban todas las clases de defectos.
Con la solución automática de inspección visual de VITRONIC, la nueva línea de producción del área de envasado ofrece un rendimiento máximo de 14.400 contenedores por hora de acuerdo con las especificaciones del cliente.
Esta cifra supone un incremento del 60 % con relación a la línea de producción anterior.
El mayor beneficio para nuestro cliente es la posibilidad de realizar una inspección 100 % visual sin perder tiempo y con una tasa de rendimiento que no se había alcanzado antes en ninguna otra ubicación.
La ventaja decisiva y relevante que ofrece esta solución para el mercado radica en la integración de la inspección en el sistema de llenado de forma totalmente sincronizada con el ciclo de producción.
Este aspecto de la configuración por si solo tiene el potencial de incrementar significativamente la eficiencia de la producción. Su ausencia hacía que las piezas defectuosas solo se pudieran eliminar en la fase de envasado, lo que implicaba un grado de esfuerzo proporcionalmente mayor (“afinamiento de chatarra”).
Otras posibles soluciones para el área de llenado, tales como el uso de una máquina independiente para la inspección, suponen un gran coste en comparación. Otras posibles soluciones para el área de llenado, tales como el uso de una máquina independiente para la inspección, suponen un gran coste en comparación.
El sistema utilizado dispone de bases de datos de resultados alimentadas con datos de los algoritmos de evaluación. Estos datos se pueden exportar después fácilmente. Los ingenieros encargados de la producción pueden examinar las memorias de imágenes defectuosas, los datos de análisis y las tasas de rechazo correspondientes con el objetivo de optimizar el correspondiente paso del proceso en el sistema.
